Inspeção de Solda

Inspeção de solda é o processo de verificação da qualidade da solda em uma junta ou componente soldado. Isso é feito por meio de inspeções visuais, ensaios não destrutivos (END) e ensaios destrutivos. As técnicas de END incluem radiografia, ultrassom e líquidos penetrantes. A inspeção de solda é importante para garantir a integridade e a segurança estrutural dos componentes soldados em aplicações críticas, como em indústrias aeroespacial, nuclear e de petróleo e gás. Além disso, é uma etapa importante do processo de garantia da qualidade, ajudando a garantir que os padrões de soldagem sejam atendidos e a integridade da junta soldada seja mantida ao longo do tempo.

As principais formas de inspeção de solda incluem:

  1. Inspeção visual: É a forma mais comum de inspeção de solda, que envolve uma verificação visual da aparência e da forma da junta soldada.
  2. Ensaios não destrutivos (END): Incluem radiografia, ultrassom, líquidos penetrantes, partículas magnéticas e correntes parasitas, que são usados para detectar imperfeições na junta soldada sem danificá-la.
  3. Ensaios destrutivos: São testes que danificam a junta soldada para verificar sua integridade e resistência. Eles incluem ensaios de tração, impacto, dobramento e cisalhamento.
  4. Inspeção dimensional: Verifica a dimensão e o formato da junta soldada, usando ferramentas como paquímetros, micrômetros, profilômetros, entre outros.

Estas formas de inspeção são escolhidas de acordo com a aplicação e os requisitos de qualidade exigidos. Algumas dessas inspeções são realizadas antes da soldagem, enquanto outras são realizadas após a soldagem para verificar se a solda atende aos padrões exigidos.

Detalhamento:

• A inspeção visual de solda é uma das formas mais comuns de inspeção de solda. O processo de inspeção visual é realizado por um inspetor de solda qualificado que usa a visão para avaliar a aparência e o formato da junta soldada. O inspetor procura por características como:

  1. Aparência da superfície da solda: Verifica se a superfície da solda está lisa, sem buracos, poros ou outras imperfeições.
  2. Formato da junta soldada: Verifica se a junta soldada está de acordo com os desenhos e especificações aprovados.
  3. Distribuição de solda: Verifica se a solda está distribuída uniformemente ao longo da junta.
  4. Espessura da solda: Verifica se a espessura da solda está dentro dos limites especificados.
  5. Revestimento: Verifica se o revestimento de proteção da junta soldada está presente e em boas condições.

O inspetor pode usar ferramentas adicionais, como lupas ou luzes, para ajudar a avaliar a qualidade da junta soldada. Se a inspeção visual indicar algum problema, a junta soldada pode ser submetida a outros tipos de inspeções, como ensaios não destrutivos ou destrutivos, para determinar se a integridade da junta é afetada. Em geral, a inspeção visual é uma parte importante do processo de garantia da qualidade, ajudando a garantir que a junta soldada atenda aos padrões de soldagem exigidos.

• Os ensaios não destrutivos (END) são uma técnica usada para avaliar a qualidade da solda sem danificá-la. O processo de END é realizado por um inspetor de solda qualificado que usa técnicas especiais para detectar imperfeições na junta soldada. Algumas das técnicas de END mais comuns incluem:

  1. Radiografia: Utiliza raios-x para produzir uma imagem da junta soldada, permitindo que o inspetor veja qualquer porosidade, inclusões ou outras imperfeições internas na junta.

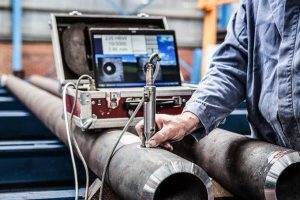

  2. Ultrassom: Utiliza ondas sonoras de alta freqüência para avaliar a qualidade da junta soldada. O inspetor coloca um transdutor na superfície da junta e mede a velocidade e a amplitude da onda sonora que passa através da junta. As imperfeições na junta afetam a velocidade e a amplitude da onda sonora e são indicadas no equipamento.
  3. Líquidos penetrantes: Utiliza um líquido de penetração, como uma tinta, para revelar imperfeições na superfície da junta soldada. O líquido é aplicado na superfície da junta e depois é removido, deixando marcas onde o líquido penetrou em quaisquer imperfeições.
  4. Partículas magnéticas: Utiliza um campo magnético para detectar imperfeições na junta soldada. O inspetor coloca uma fina camada de partículas magnéticas na superfície da junta e depois aplica um campo magnético. As partículas se agrupam nas imperfeições, indicando sua presença.

Estas técnicas são usadas para detectar imperfeições na junta soldada, como porosidade, inclusões e trincas. Se o END indicar algum problema, a junta pode ser submetida a outros tipos de inspeções, como ensaios destrutivos, para determinar a integridade da junta soldada. O END é uma parte importante do processo de garantia da qualidade, ajudando a garantir que a junta soldada atenda aos padrões de soldagem exigidos e tenha integridade ao longo do tempo.

• Os ensaios destrutivos são uma técnica usada para avaliar a qualidade da solda por meio da destruição da amostra de solda. O processo de ensaio destrutivo é realizado por um inspetor de solda qualificado, que usa uma série de técnicas para avaliar a resistência e integridade da junta soldada. Algumas das técnicas de ensaio destrutivo mais comuns incluem:

  1. Tração: A amostra de solda é submetida a uma carga de tração para avaliar a sua resistência mecânica. A amostra é sujeita a uma carga crescente até que se quebre, e a carga necessária para quebrá-la é registrada.
  2. Flexão: A amostra de solda é submetida a uma carga de flexão para avaliar a sua resistência mecânica. A amostra é sujeita a uma carga crescente até que se quebre, e a carga necessária para quebrá-la é registrada.
  3. Cisalhamento: A amostra de solda é submetida a uma carga de cisalhamento para avaliar a sua resistência mecânica. A amostra é sujeita a uma carga crescente até que se quebre, e a carga necessária para quebrá-la é registrada.
  4. Ensaio de impacto: A amostra de solda é submetida a uma carga de impacto para avaliar a sua resistência mecânica. A amostra é sujeita a uma carga de impacto súbita, e a energia necessária para causar a fratura é registrada.

Estes ensaios destrutivos são usados para determinar a integridade da junta soldada e para avaliar se ela atende aos padrões de soldagem exigidos. Eles fornecem informações sobre a resistência mecânica da junta soldada e ajudam a garantir que a junta tenha a integridade necessária para suportar as cargas ao longo do tempo. No entanto, é importante lembrar que a destruição da amostra de solda durante o ensaio destrutivo impede a reutilização da junta.

A inspeção dimensional é uma técnica utilizada para avaliar se as dimensões de uma junta soldada são consistentes com os desenhos e especificações do projeto. O processo de inspeção dimensional pode incluir a verificação de medidas como espessura, diâmetro, comprimento, ângulos e outras características dimensionais relevantes. Algumas das técnicas de inspeção dimensional mais comuns incluem:

  1. Medição de micrômetro: O inspetor de solda usa um micrômetro para medir a espessura da junta soldada e compará-la com as especificações do projeto.
  2. Verificação de ângulos: O inspetor de solda usa uma régua e um paquímetro para verificar se os ângulos da junta soldada estão de acordo com as especificações do projeto.
  3. Medição de diâmetro: O inspetor de solda usa um paquímetro para medir o diâmetro da junta soldada e compará-lo com as especificações do projeto.
  4. Verificação de comprimento: O inspetor de solda usa uma régua para verificar se o comprimento da junta soldada está de acordo com as especificações do projeto.

Estas técnicas de inspeção dimensional são importantes para garantir que a junta soldada seja consistente com os desenhos e especificações do projeto e para garantir que ela tenha as características dimensionais necessárias para suportar as cargas ao longo do tempo. Além disso, a inspeção dimensional ajuda a garantir que a junta soldada seja esteticamente agradável e não cause problemas funcionais.

Sua importância na Indústria Offshore, Onshore

A inspeção de solda é importante na indústria offshore e onshore por várias razões:

  1. Segurança: A inspeção de solda é fundamental para garantir a segurança dos trabalhadores, do equipamento e do meio ambiente. Em instalações offshore e onshore, as juntas soldadas são frequentemente submetidas a condições extremas de pressão, temperatura e umidade, e uma falha na junta soldada pode levar a vazamentos perigosos e outros incidentes graves.
  2. Qualidade: A inspeção de solda ajuda a garantir que as juntas soldadas sejam consistentes com os desenhos e especificações do projeto, o que é importante para garantir que o equipamento tenha a vida útil esperada e seja confiável.
  3. Eficiência: A inspeção de solda ajuda a identificar problemas antes que eles se tornem graves, o que pode salvar tempo e dinheiro na longa duração. Além disso, a inspeção de solda pode ajudar a garantir que as juntas soldadas sejam produzidas de forma eficiente e economicamente.
  4. Conformidade regulatória: A inspeção de solda é frequentemente requerida por regulamentos governamentais e de segurança para garantir que as juntas soldadas sejam seguras e confiáveis.

Em resumo, a inspeção de solda é crucial na indústria offshore e onshore para garantir a segurança, a qualidade, a eficiência e a conformidade regulatória das juntas soldadas.
